卡壓連接發展歷史

　　二十世紀50年代末，瑞典工程師GunnarLarsson發明卡壓式連接技術。

　　1967年

　　KronprinzAG在德國開始實施卡壓式連接技術。

　    1969年

　　德國Mapress公司開始生產和銷售卡壓式管件，主要是碳鋼系統(水管、管件、橡膠圈、工具)。

　　1984年

　　Mapress公司生產不銹鋼系統(外徑15-50.0mm)。

　　1993年

　　Mapress公司生產大規格不銹鋼系統(外徑76.1-108.0mm)。

　　自此，卡壓式管道系統逐漸在世界各地（如英國、意大利、日本、韓國、澳大利亞、新加坡等）被廣泛應用，卡壓式連接成為管道連接的標準方法之一。

　　卡壓連接原理

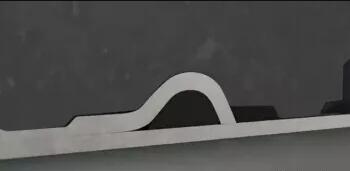

　　卡壓式管件端部的U型槽內裝有特制的橡膠密封圈，安裝時將不銹鋼管插入承口管件至定位臺階位置，用專用的卡壓工具對U型槽和U型槽一側卡壓部位同時進行擠壓。

　　橡膠密封圈受擠壓后起密封作用，卡壓部位管件和管材的同時收縮變形（剖面形成六角形狀）起定位固定作用，從而有效地實現了不銹鋼管道的連接。

　　◆密封原理：橡膠O型圈徑向收縮抱緊。

　　◆抗拔原理：卡壓部位變形，中間小兩頭大。

　　◆抗旋轉原理：卡壓成六角形，不能旋轉

　　塑料水管熱熔連接的弊端

　　1.施工過程繁瑣

　　打毛、清潔、熱熔、連接，過程中每個環節和熱熔溫度、熔接時間都有極大關系，稍有不慎，就容易會造成漏水的隱患。

　　2.熔接時間難掌握

　　工藝隨機性較大，在熱熔推接過程中易產生堆料從而減小通徑，并使熔接處成為不規則的缺陷區，產生應力集中，影響PPR管道系統的長期性能；對于PPR管的電熔連接，由于電熔絲主要采用促進PPR降解的銅，會加速PPR的老化。

　　PPR管熱熔連接需要特別注意熔接深度、熔接角度的問題，稍有不慎，便會出現以上問題。

　　卡壓式連接的優勢

　　相對于塑料水管的熱熔連接，不銹鋼水管的卡壓連接有著明顯的優勢。

　　 1.連接安全可靠

　　卡壓式連接強度高，抗振性好，將連接部位一次性做“死”，避免了“活接頭”松動的可能性。

　　  2.施工便利快捷

　　避免現場焊接、套絲或滾槽作業，我們管益生采用世界五百?gòu)?qiáng)艾默生電動卡壓工具，卡壓連接即可瞬間完成，省時、省力、省費用，而且一次安裝成功率高。

　　 3.衛生環保

　　管益生管材管件全部采用304不銹鋼材料，密封圈全部采用氯化丁基橡膠，衛生環保性能好，而且使用壽命長。

　　4.流量壓力損失小

　　卡壓式管件內徑和管材內徑相同（等徑設計），卡壓部位管材變形小，使管道連接處流量和壓力損失很小，可忽略不計。

　　5.系統兼容性強

　　卡壓式管件規格品種齊全，可與各種閥、表、泵等配用，并能與既有的各種管道系統實行連接。

　　6.明裝、安裝皆可

　　薄壁不銹鋼卡壓式管道系統外形美觀，可明裝提高裝飾效果，也可以暗裝，能滿足CECS153-2003《建筑給水薄壁不銹鋼管管道工程技術規程》的嵌入式安裝技術要求。

　　7.免更新維護

　　經濟性能優越70年以上的使用壽命設計和高可靠性設計，在建筑物使用期內，幾乎不需要對管道系統進行更新維護，大量節約了使用成本，將各種損失降低到極限。

　　8.適用范圍廣

　　適用于冷熱水、直飲水、供暖、空調、消防、燃?xì)獾攘黧w輸送，也可以用于醫藥、飲料、食品、化工等行業的流體輸送。

　　卡壓式不銹鋼水管（管件）施工安裝方法：

　　一、切斷管子

　　量取需要的管子長度，使用專用切管工具切斷管子，為了避免管口留下的毛刺損壞管件的密封圈，請使用專用除毛刺器或銼刀將毛刺完全清除干凈。

　　二、插入管子

　　先將管子與管件承口對比，用記號筆畫線標記，然后將管子筆直地插入管件內。

　　三、卡壓

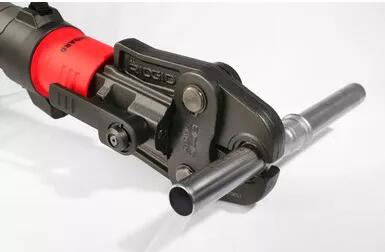

　　把卡壓工具鉗口的環狀凹部對準管件端部?jī)?nèi)裝有橡膠圈的環狀凸部進行卡壓。

　　四、確認卡壓尺寸

　　用六角量規確認尺寸是否正確，卡壓處完全插入六角量規即封壓正確，避免卡壓工具出現不良。

　　安裝注意事項：

　　1、在插入管件時要注意保護O型圈不被管子刺破，如不慎損壞O型圈，要更換此O型圈

　　2、管子要插入有效安裝

　　國家執行標準號：

　　《不銹鋼卡壓式管件》：GB/T19228.1-2003

　　《不銹鋼卡壓式管件連接用薄壁不銹鋼管》：GB/T19228.2-2003

　　《不銹鋼卡壓式管件用橡膠O形密封圈》：GB/T19228.3-2003

　　《建筑給水薄壁不銹鋼管道工程技術規程》施工規范CECS153-2003

　　《不銹鋼卡壓式管件》：GB/T19228.1-2011

　　《不銹鋼卡壓式管件連接用薄壁不銹鋼水管》：GB/T19228.2-2011

　　《不銹鋼卡壓式管件用橡膠O形密封圈》：GB/T19228.3-2012

　　以上標準等效采用了德國標準《DVGWW534：1995》日本國家標準《JWWA16:2001》

　　管件材質：（SUS304）（SUS316）（SUS316L）

　　工作壓力：≤1.6MPa

　　工作溫度：-20℃-130℃

　　連接方式：采用專用液壓工具進行卡壓式連接

　　發達國家歷經40余年率先規范的卡壓式管件在歐洲、亞洲、美洲等發達地區形成蓬勃發展之勢，成為給水、燃?xì)獾?/span>薄壁不銹鋼連接管材的主流產品。

　　目前我國為不銹鋼水管的普及也已制定了一套完善的國標（GB/T19228薄壁不銹鋼卡壓式管件組件），為不銹鋼水管的發展和普及打好堅實的基礎。
